迷你氣缸一般指缸徑與行程都很小，氣缸外形為較小的氣缸。以下斯麥特主要介紹MA系列和MAL系列的選型、規格尺寸圖及其特點。

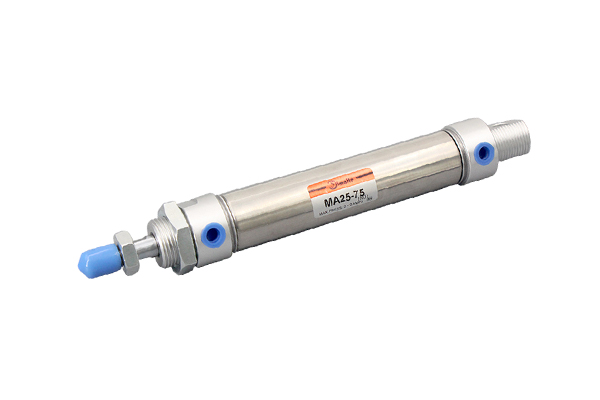

一、MA系列迷你氣缸

（1）MA系列迷你氣缸的原理

 MA系列為不銹鋼迷你氣缸，有單作用型與雙作用型，單作用型中有單動押出型和單動引入型；雙作用型則有標準復動型、雙軸復動型、雙軸復動行程可調型、復動可調緩沖型、雙軸復動緩沖型和雙軸復動可調緩沖型。

（2）MA系列不銹鋼迷你氣缸的特點：

1、缸體采用高精度不銹鋼管，強度高，且比MAL系列更抗腐蝕；

2、前后蓋帶固定式防撞墊，可減少氣缸的換向沖擊；

3、多種后蓋形式，使氣缸安裝更為方便；

4、前后蓋與不銹鋼體采用鉚合輥包結構，連接可靠；

5、MA系列迷你氣缸皆為附磁型。

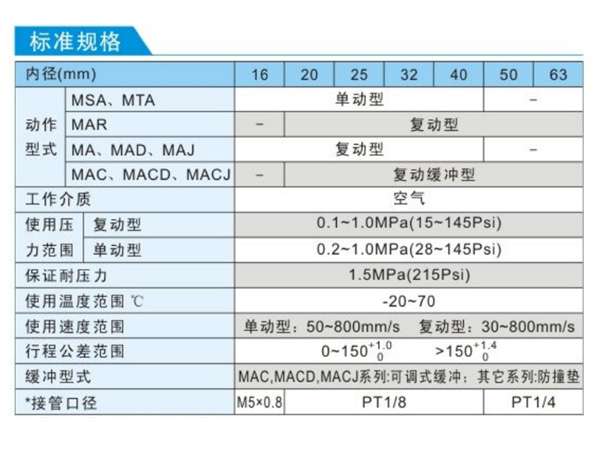

（3）MA系列迷你氣缸標準規格

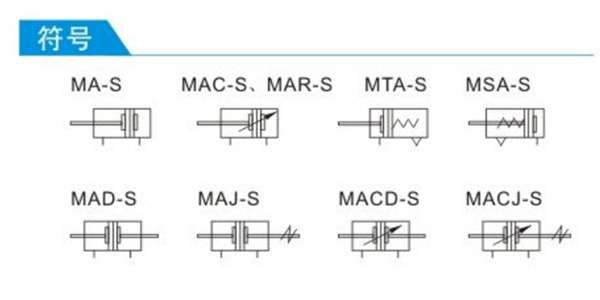

（4）MA系列迷你氣缸的形式符號

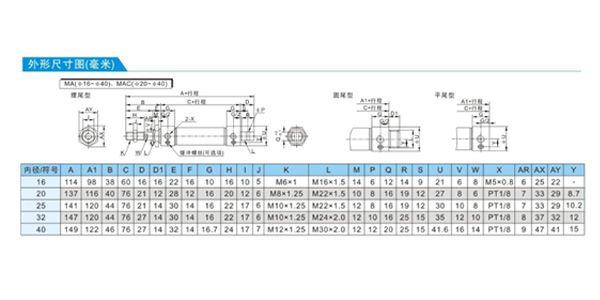

（5）MA系列迷你氣缸的外形尺寸圖

二、MAL系列迷你氣缸

（1）MAL系列迷你氣缸的原理

 MAL系列為鋁合金迷你氣缸，有單動型與復動型兩種以供選用

（2）MAL系列不銹鋼迷你氣缸的特點：

1、活塞密封采用異形雙向密封結構，尺寸緊湊，有儲油功能；

2、前端蓋采用自潤滑軸承導向，潤滑與導向性能好；

3、多種后蓋形式，使氣缸安裝更方便。

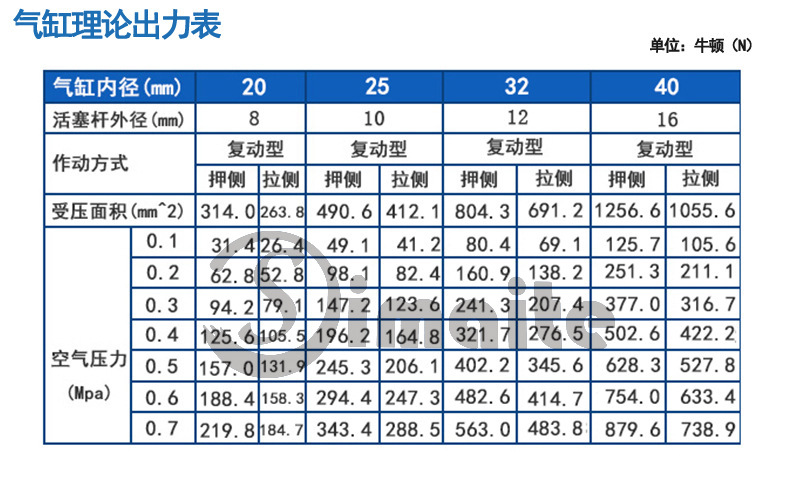

（3）MAL系列不銹鋼迷你氣缸理論出力表

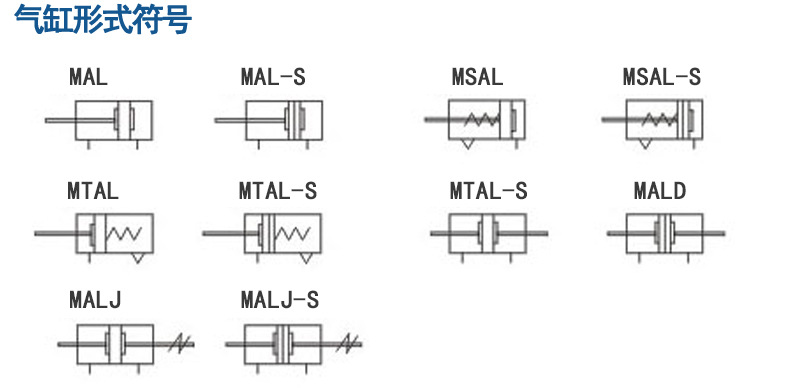

（4）MAL系列不銹鋼迷你氣缸的形式符號

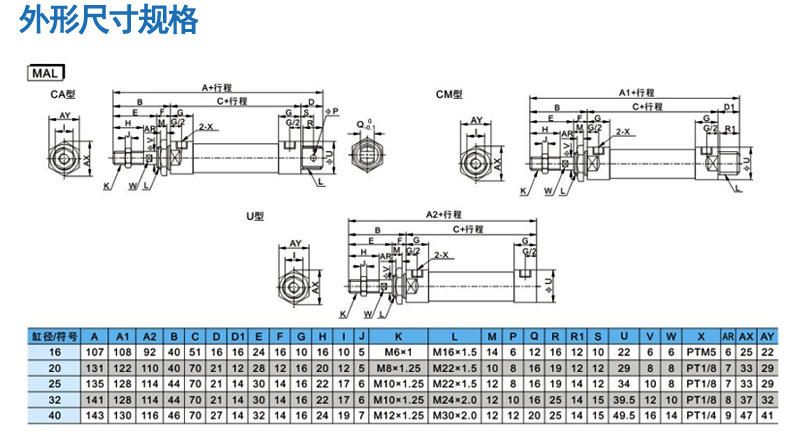

（5）MAL系列不銹鋼迷你氣缸的外形尺寸規格

以上內容是斯麥特整理的迷你氣缸選型及結構尺寸的相關內容，若有關于具體氣缸選型或氣缸配件的問題，我們有的技術人員可以與您對接，無錫斯麥特作為致力氣缸生產的老廠家，售后完善，只為客戶滿意，在采購的過程中還有不清楚的地方，或是需要具體的數據了解，我們有的技術人員可為您解答。
