觸點保護盒也是保險盒，作為一個過電流保護開關，能在電路中實現“保險絲”功能。在cy3r無桿氣缸的氣動裝置中，適用于D-A9•Z7•Z8型磁性開關中（沒有內置觸點保護回路）

當以上型號的磁性開關滿足下述任何一種情況時，都使用保護盒。

觸點保護盒適用的環境：

1. 使用的負載是誘導負載。

2. 磁性開關到負載處的配線長度為5m以上。

3. 負載電壓AC100V

使用注意事項：觸點壽命有減小的場所，可以長時間開啟放置。

常規無桿氣缸磁性開關適用的觸點保護盒規格為：

注意：導線長—開關連接側0.5m

            —負載連接側0.5m

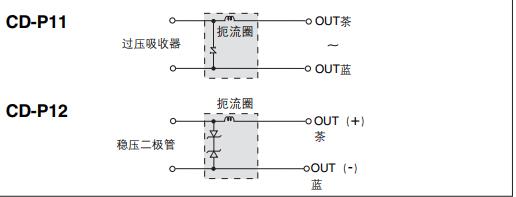

常規無桿氣缸磁性開關適用的觸點保護盒內部回路圖：

觸點保護盒/連接方式

開關本體和觸點保護盒的連接，觸點保護盒帶記號“SWITCH”一側的導線與從開關本體出來的導線進行連接。另外，開關本體與觸點保護盒間的導線長度，請?jiān)O(shè)置在1m以內，盡可能靠近。
