斯麥特自動化是10年本地氣缸老品牌，累積大量客戶案例，建立數據模型系統，快速準確的進行氣缸選型，氣缸產品配套設計，在重型氣缸選型過程之前，斯麥特氣缸廠家首先需要的數據是你需要多大的推力，在同等氣壓下，推力和缸徑成正比，選的過大，不僅增加了自己的成本，還會影響工作效率。重型氣缸壓力輸出力主要分為理論輸出力和實際輸出力。按照作用方式可分為單作用重型氣缸和雙作用重型氣缸。

氣缸理論壓力計算公式：

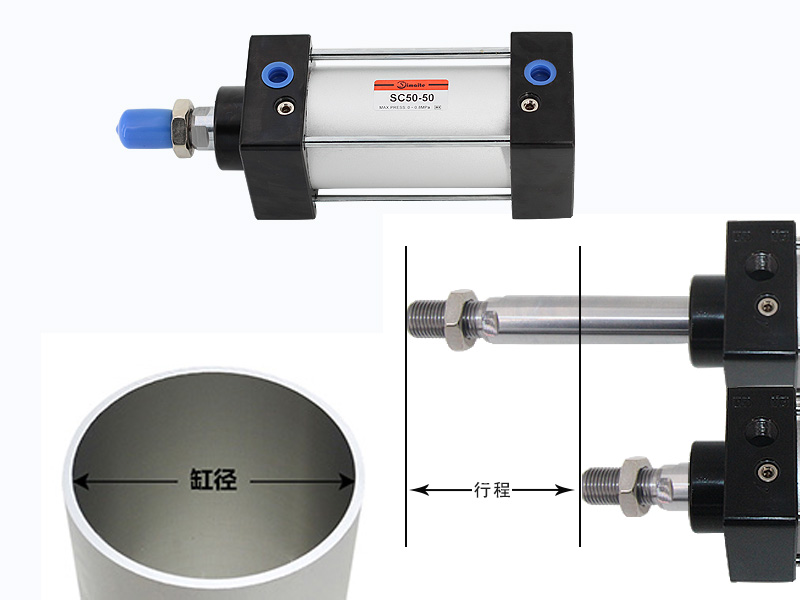

氣缸的輸出力跟行程長短無關，如：

氣壓0.5Mpa (5.0985811公斤力/平方厘米(kgf/cm))

缸徑50mm（125px）

氣缸截面積＝3.14X(5/2)^2=19.63(平方厘米)

所以，0.5Mpa下的理論出力＝5.0985811*19.63＝100.085（公斤力）也可直接參考下面氣缸出力表

但僅為理論出力，實際要根據工況情況，查表的話會非常快捷。

氣缸實際輸出力計算公式：

（假設氣缸50~500mm/s運行，50缸徑氣缸.在0.5Mpa氣壓下理論出力為100公斤，100公斤X0.5等于50公斤為實際出力）

對于靜負載（如夾緊，低速鉚接等）， F2阻力很小，A≤0.7；

對于氣缸速度在50~500mm/s范圍內的水平或垂直動作， A≤0.5；

對于氣缸速度大于500mm/s的動作， F2影響很大， A≤0.3。

普通單桿重型雙作用氣缸

1、普通單桿雙作用氣缸的理論推力為：Fa=0.25πDp

注：式中D一缸徑，單位：mm；

p一氣缸的工作壓力，單位：Pa

2、普通單桿雙作用氣缸的理論拉力為：Fa=0.25π（D-d）p

注：式中d一活塞桿直徑，估算時可令d=0.3D

普通單作用重型氣缸

1、普通單作用氣缸（預縮型）的理論推力為：Fa=0.25πDp-Ft1；

2、普通單作用氣缸（預縮型）的理論拉力為：Fa=Ft1；

3、普通單作用氣缸（預伸型）的理論推力為：Fa=Ft1；

4、普通單作用氣缸（預伸型）的理論拉力為：Fa=0.25π（D-d）p-Ft2

注：式中D一缸徑，單位：mm；

d一活塞桿直徑，單位：mm；

p一氣缸的工作壓力，單位：Pa；

Ft1一單作用氣缸復位彈簧的預緊力，N；

Ft2一復位彈簧的預壓縮量加行程所產生的彈簧力，N。

以上內容是關于重型氣缸推力如何計算的介紹，如您對此問題還想有進一步的了解，或有其他技術咨詢以及選型方面的問題，無錫斯麥特具備成熟的技術團隊、完善的售前售后服務，隨時歡迎您的咨詢.
