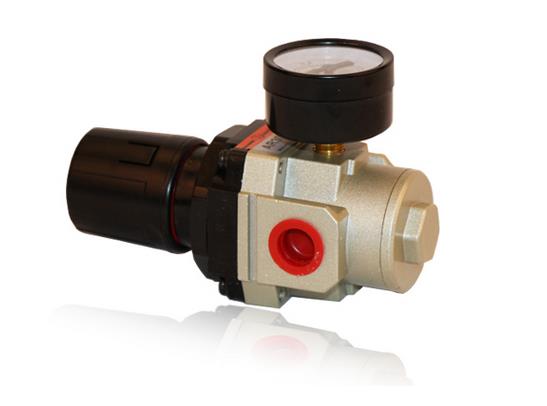

帶單向閥的日本減壓閥（特點）：要求輸入氣缸的空氣壓力可謂時，需裝減壓閥，但一般減壓閥無逆流功能，即釋放了一次側壓力，卻不能也釋放二次側壓力。為了使氣缸返回時快速排氣，需與減壓閥并聯(lián)一個單向閥。若把單向閥和減壓閥設置在同一閥體內，則此閥便是單向閥的減壓閥。也稱為具有逆流功能的減壓閥。
帶單向閥的SMC減壓閥的結構原理：當換向閥復位時，減壓閥的進口壓力被排空，膜片下腔的氣壓力將單向閥壓開，并從進口泄壓。一旦下腔壓力下降，調節(jié)彈簧通過閥桿將主閥芯壓下，則出口壓力迅速從進口排空。本閥裝在換向閥與執(zhí)行元件之間，壓力表動作，頻繁，要定期檢查壓力表。
×
