氣缸作為氣動系統中的執行元件，其分類也有多種，我們?cè)跉飧走x型的時候可以根據多方面來選定氣缸的類型及型號，以下斯麥特介紹氣缸的兩大分類及氣缸的應用場合。

一、從動作上分為單作用和雙作用，單作用一般用于行程短、對輸出力和運動速度要求不高的場合，雙作用氣缸則更廣泛應用。

二、從功能上來分，可分為標準氣缸、復合型氣缸、特殊氣缸、擺動氣缸、氣爪等，其中比較常用的為自由安裝型氣缸、無桿氣缸、旋轉氣缸、雙桿氣缸、薄型氣缸、手指氣缸、筆形氣缸、滑臺氣缸等。

三、在實際選用氣缸時，要從三方面考慮：功能要求、空間要求，精度要求。

（1）省空間

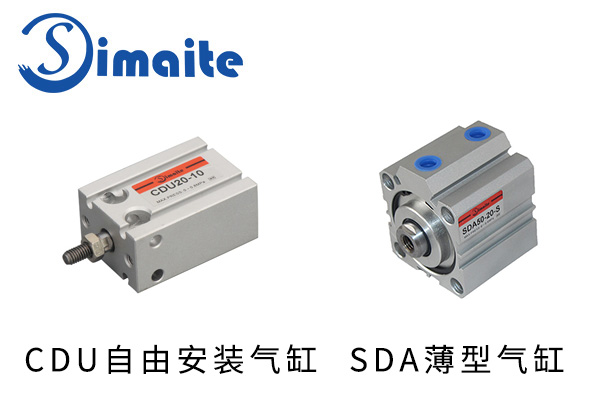

1、省空間氣缸是指氣缸的軸向或徑向尺寸比標準氣缸的較大或較小的氣缸，具有結構緊湊、重量輕、占用空間小等優點，比如薄型氣缸（如SDA系列）和自由安裝型氣缸（如CDU系列），如圖所示：

2、廣泛應用的氣缸具有節省空間特長的還有無桿氣缸，無桿氣缸沒有活塞桿，還能避免由于活塞桿及桿密封圈的損傷而帶來的故障。沒有活塞桿，活塞兩側受壓面積相等，具有同樣的推力，有利于提高定位精度。

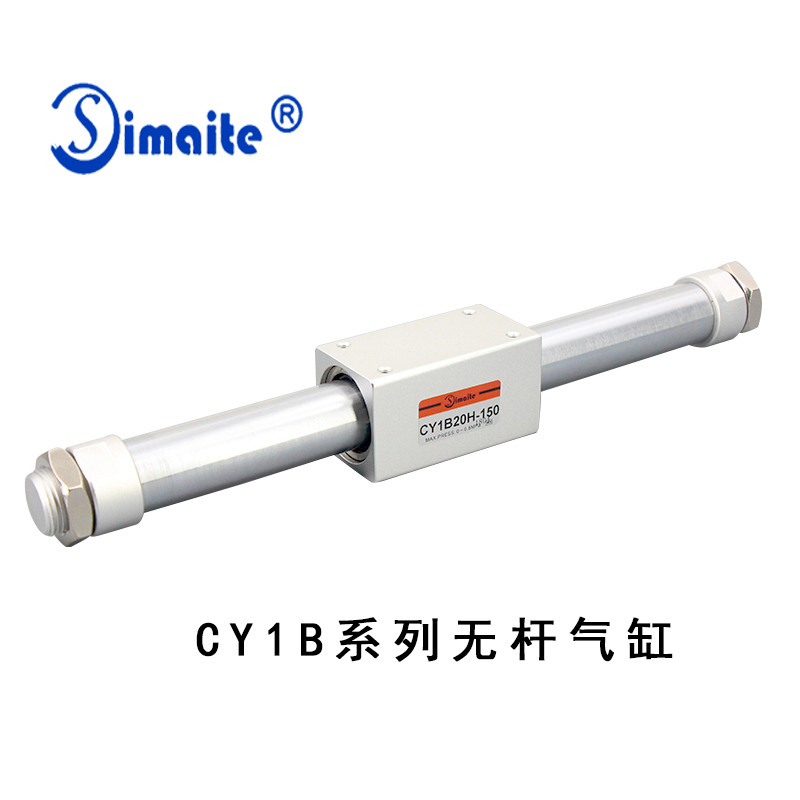

磁偶式無桿氣缸：活塞兩側受壓面積相等,具有同樣的推力,有利于提高定位精度,適合長行程，重量輕、結構簡單、占用空間小，如圖所示：

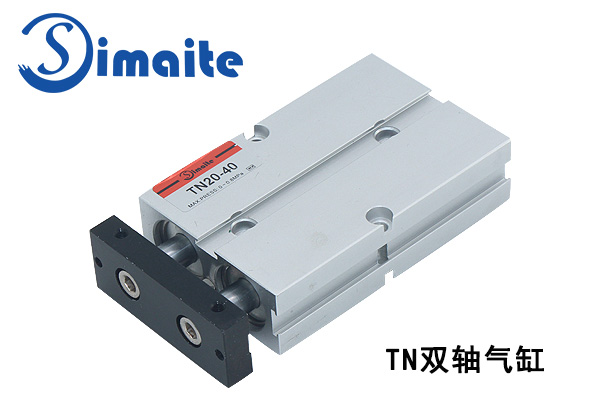

3、同樣希望節省空間兼顧導向精度要求時，往往會用到雙桿氣缸（相當于兩個單桿氣缸并聯成一體），如圖所示:

（2）擺動/旋轉運動

遇到需要擺動或轉動的場合，一般采用旋轉氣缸，

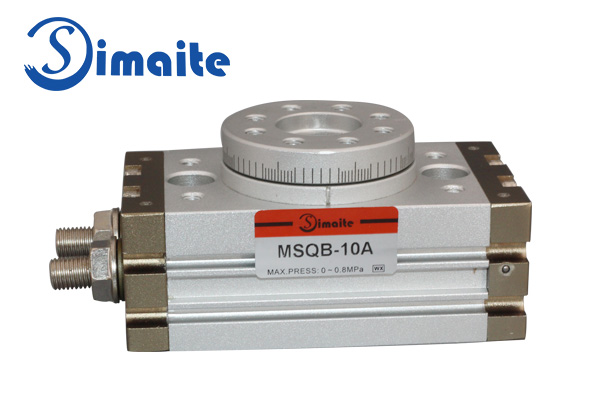

齒輪式旋轉缸：氣壓力推動活塞帶動齒條作直線運動，齒條推動齒輪作回轉運動，由齒輪軸輸出力矩并帶動外負載擺動。以MSQ系列旋轉氣缸為例，如圖所示：

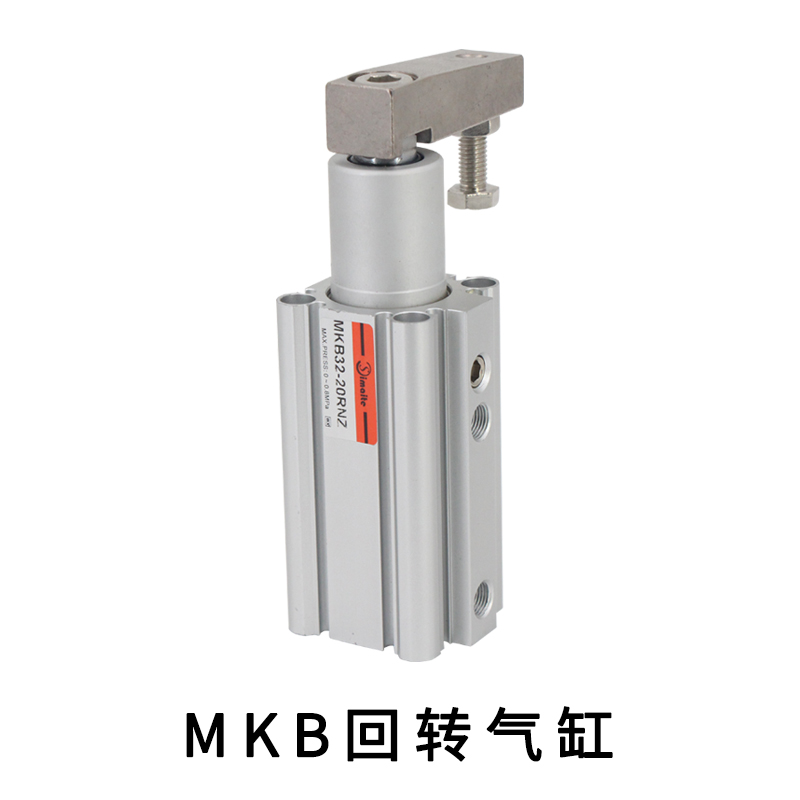

轉角下壓氣缸（回轉氣缸）：也稱回轉夾緊氣缸，旋轉到一定角度后下壓夾緊，以MK系列為例，如圖所示：

（3）要求氣缸到達行程終端無沖擊現象和撞擊噪聲，應選緩沖氣缸；有橫向負載，可選帶導桿氣缸；要求制動精度高，應選鎖緊氣缸；不允許活塞桿旋轉，可選具有桿不回轉功能的氣缸；除活塞桿作直線往復運動外，還需缸體做擺動，可選耳軸式或耳環式安裝方式的氣缸等。

以上內容是斯麥特整理的氣缸的兩大分類及氣缸的應用場合，若有關于具體氣缸規格選型或氣缸配件的問題，我們有的技術人員可以與您對接，無錫斯麥特作為致力氣缸生產的老廠家，售后完善，只為客戶滿意，在采購的過程中還有不清楚的地方，或是需要具體的數據了解，我們有的技術人員可為您解答。
