氣缸型號常用的規格尺寸主要分國外國產，而無桿氣缸大多以國外尺寸為標準，并且型號也沿用國外名稱，斯麥特氣缸能做出完全可替代進口產品的氣缸。

國外的無桿氣缸型號主要有：SMC型磁偶式CDY1S無桿氣缸/CDY1L無桿氣缸 ，CY3B無桿氣缸 /CY1B無桿氣缸 ，CY3R無桿氣缸 /CY1R無桿氣缸，

SMC型機械式 : MY1B無桿氣缸 /MY1M無桿氣缸

派克型無桿氣缸機械式:OSP無桿氣缸

中國大陸亞德客無桿氣缸型號：RMS磁耦無桿氣缸，RMT磁耦無桿氣缸,RMTL磁耦無桿氣缸。

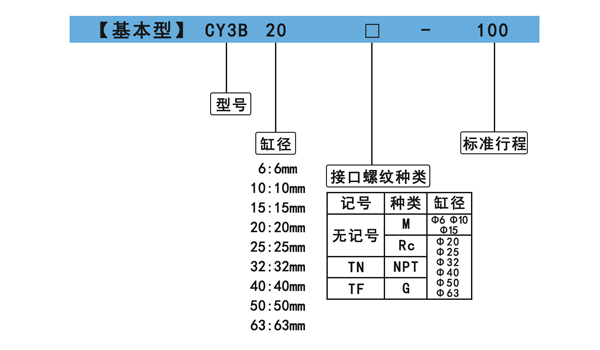

下面以CY3B為例,無桿氣缸選型規格表

斯麥特?zé)o桿氣缸的優勢：

1、 高強度鋁合金缸身可防止變型及增加槽位闊度

2、 滑塊頭尾均有防塵刮片

3、缸身上之槽位可配合多種配件使用

4、安裝位置可作4×90°改變

5、 使用新改良氣緩沖，可受力于滑塊上，導向路軌可全行程安裝

6、 可使用單邊進出氣設計，承受高扭力設計，可換性維修件。

根據安裝位置、使用目的等因素決定。在一般情況下，采用固定式無桿氣缸。在需要隨工作機構連續回轉時，應選 用回轉無桿氣缸。在要求活塞桿除直線運動外，還需作圓弧擺動時，則選用軸銷式無桿氣缸。有特殊要求時，應選擇相應的特殊無桿氣缸。

安裝與使用注意事項：

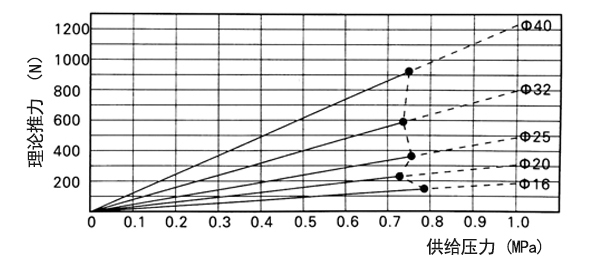

氣缸負載大小有理論保持力(理論推力)決定，為確保氣缸的正常使用，負載大小不可超過右表規定的氣缸理論保持力。

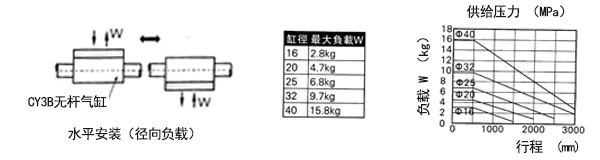

1. 水平安裝：徑向負載不要超過下表所示值。

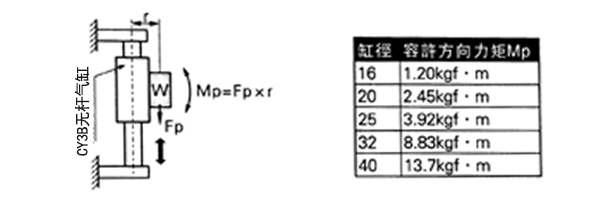

2. 垂直安裝：容許方向力矩不要超過規定值，并根據負載與行程關系曲線確認幾何數據。

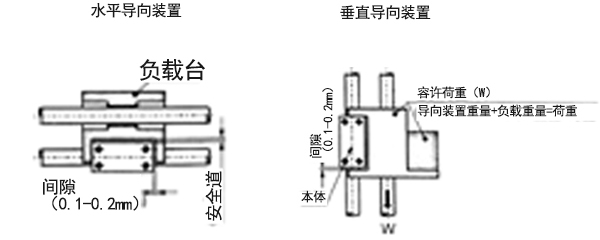

建議負載與外部導向裝置配套使用，舉例如下：

以上內容是關于無桿氣缸選型安裝尺寸的介紹，如您對此問題還想有進一步的了解，或有其他技術咨詢以及選型方面的問題，無錫斯麥特具備成熟的技術團隊、完善的售前售后服務，隨時歡迎您的咨詢

相關推薦：磁耦合無桿氣缸CY3B和CY1S無桿氣缸之間的區別
