無桿氣缸是氣缸中應用廣泛的產品，適用于工業包裝、包裝機、智能包裝、紡織機械、運輸系統、噴涂設備、自動點膠機、飛刀裝置、吸塑機、包裝機械、橡膠機械、皮草機械、機械手、雕刻機械設備等等，下面，結合鉆孔機設備，講解無桿氣缸的應用原理

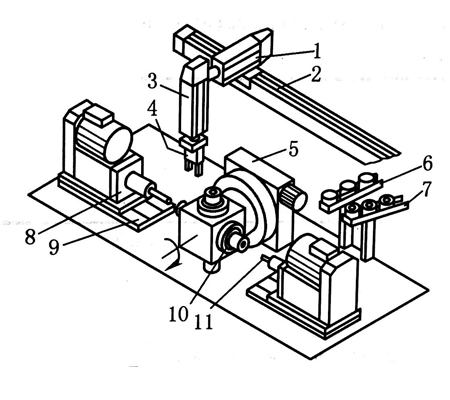

無桿氣缸的應用原理圖

無桿氣缸在鉆孔機上的應用成套設備

1-直線坐標氣缸

2-無桿氣缸

3-直線坐標氣缸

4-平行氣爪

5-氣動旋轉分度工作臺

6-進料斜槽

7-出料斜槽；

8-絲杠單元

9-直線供料單元

10-氣動夾頭

11-切削或鉆孔工具

無桿氣缸的應用原理：

對中、大批量的小工件進行鉆孔、埋頭鉆和車倒角是機械加工中的典型操作。為了這些操作而設計特殊的裝置是必要的。在這個例子中，工件的運輸工具包括大功率的氣動夾頭，此夾頭在旋轉分度工作臺的幫助下，對水平軸進行分度，氣爪的抓放單元用來裝載和卸載。如果該裝置用在帶有垂直工作絲杠的鉆/磨機械中，在裝載位置上，可進行進一步的工序操作。平行安裝的液壓緩沖器可以緩沖供料動作。

以上內容是關于無桿氣缸在鉆孔機上應用的介紹，如您對此問題還想有進一步的了解，或有其他技術咨詢以及選型方面的問題，無錫斯麥特具備成熟的技術團隊、完善的售前售后服務，隨時歡迎您的咨詢.
