無桿氣缸廣泛應用于數控機床、大型壓鑄機、注塑機等的開門裝置上，以及紙張、布匹、塑料薄膜的切斷裝置上，還用于重物的提升、多功能坐標移動機械手的位移、生產流水線上工件的傳送等。無桿氣缸的用途很是廣泛，這篇文章斯麥特小編主要介紹磁偶式無桿氣缸的結構及主要技術參數。

一、磁偶式無桿氣缸的結構原理

磁性無桿氣缸，它由缸筒及兩端端蓋組成缸體；活塞組件是由活塞、幾塊內導磁板、幾塊內磁鐵、緩沖墊耐磨環、密封件等用兩活塞鎖母夾緊在軸上形成一體；移動體組件是由幾塊外導磁板、幾塊外磁板、兩端壓蓋、防塵圈等用彈性擋圈卡在移動體上。移動體組件是由幾塊外導磁板、幾塊外磁板、兩端壓蓋、防塵圈等用彈性擋圈卡在移動體上。

二、磁偶式無桿氣缸的主要技術參數

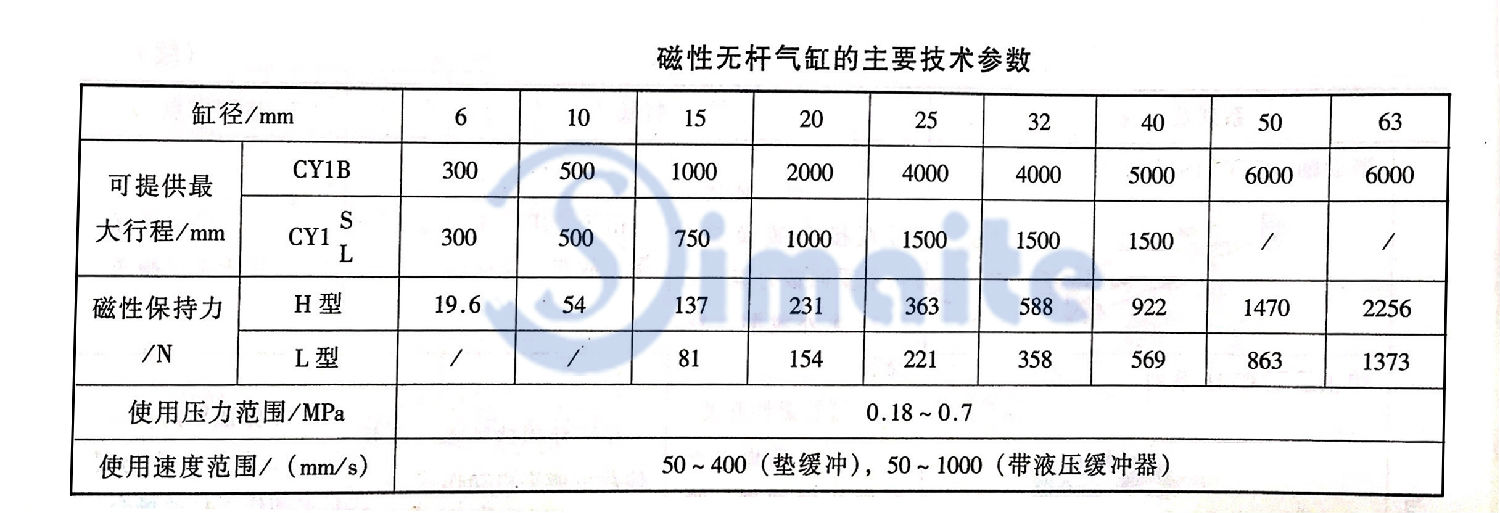

磁性保持力是指壓縮空氣作用在活塞上的力，通過磁偶使移動體組件保持與活塞的力相等的輸出力。下圖是磁性無桿氣缸的主要技術參數。

以上是斯麥特整理的磁偶式無桿氣缸相關的知識點，若還有其它技術方面的問題，我們有的技術人員可以與您對接，無錫斯麥特作為致力氣缸生產的老廠家，只為客戶滿意，十年如一日追求精益求精的品質，在采購的過程中還有不清楚的地方，或是需要具體的數據了解，我們有的技術人員，可撥打免費技術咨詢熱線400-6775-027。1件起訂,包郵!
