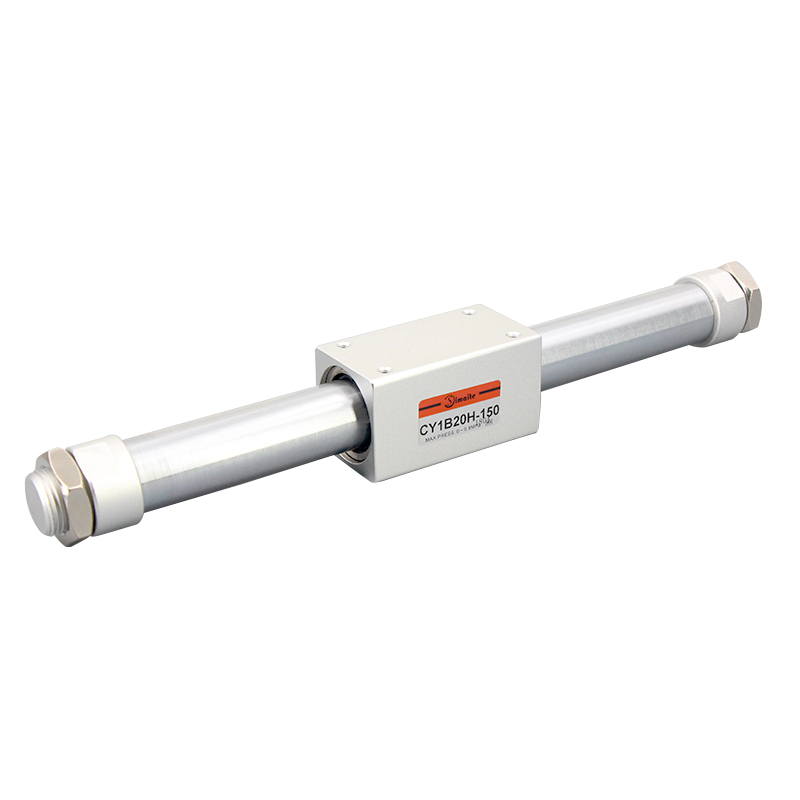

無桿氣缸具有結構簡單、節省安裝空間的優點，特別適用于小缸徑長行程的場合。磁性無桿氣缸有重量輕、結構簡單、占用空間小，無外泄漏等優點，以下斯麥特小編主要介紹CY1B系列磁性無桿氣缸的結構原理。

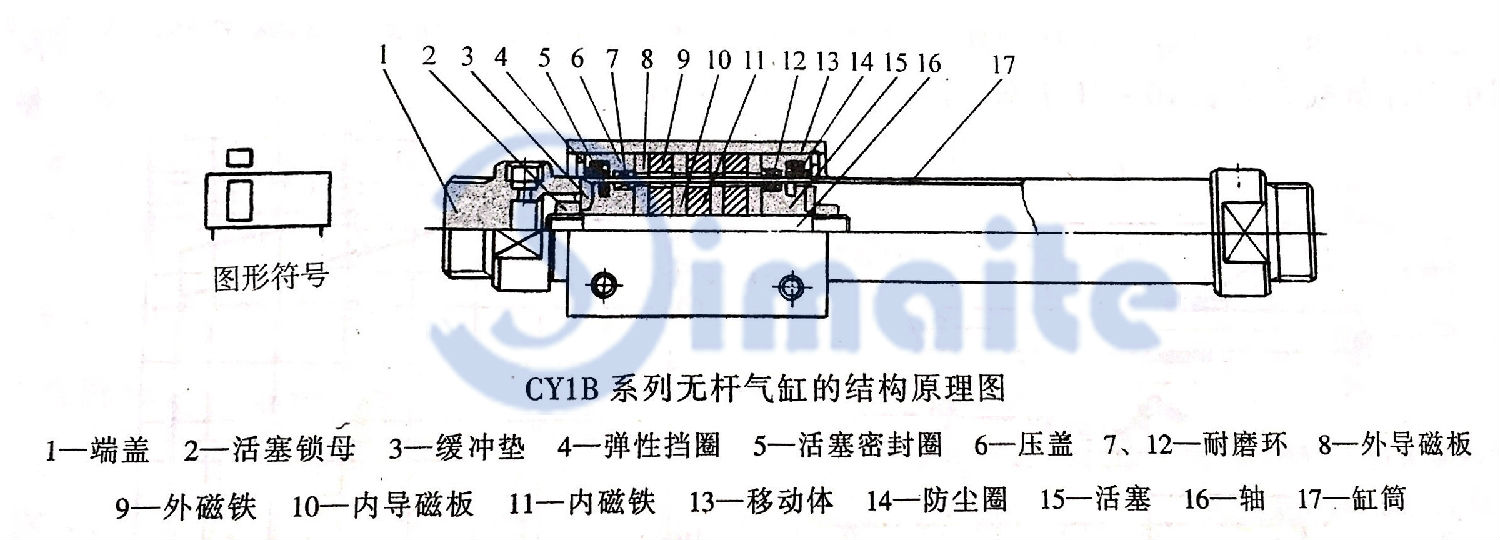

一、CY1B系列無桿氣缸的結構原理

1、CY1B無桿氣缸的缸體由缸筒及兩端端蓋組成；

2、活塞組件是由活塞、幾塊內導磁板、幾塊內磁鐵、緩沖墊耐磨環、密封件等用兩活塞鎖母夾緊在軸上形成一體；

2. 移動體組件是由幾塊外導磁板、幾塊外磁板、兩端壓蓋、防塵圈等用彈性擋圈卡在移動體上。

3. 當一側輸入氣壓力，推動活塞組件在缸筒內運動，借助磁性保持力帶動移動體組件與活塞組件做同步運動。

二、CY1B系列無桿氣缸的特點

1、有長行程；

2、∅50、∅63的行程可達6m；

3、可用于使用各種導向系統的場合；

4、可用于需長行程的場合。

三、無桿氣缸怎么拆

在無桿氣缸出現故障需要保養維修時，可能需要拆卸無桿氣缸，但對于非人員來說，拆卸氣缸是比較麻煩的，所以若出現無桿氣缸要拆卸的情況，可以送回氣缸廠家來維修，斯麥特氣缸廠家售后完善，有的技術人員來解決氣缸使用過程中出現的問題。

以上內容是斯麥特整理的磁性無桿氣缸結構原理及其特點的相關內容，若還有其它關于氣缸規格或氣缸配件的問題，我們有的技術人員可以與您對接，無錫斯麥特作為致力氣缸生產的老廠家，售后完善，只為客戶滿意，在采購的過程中還有不清楚的地方，或是需要具體的數據了解，我們有的技術人員，可撥打免費技術咨詢400-6775-027。
